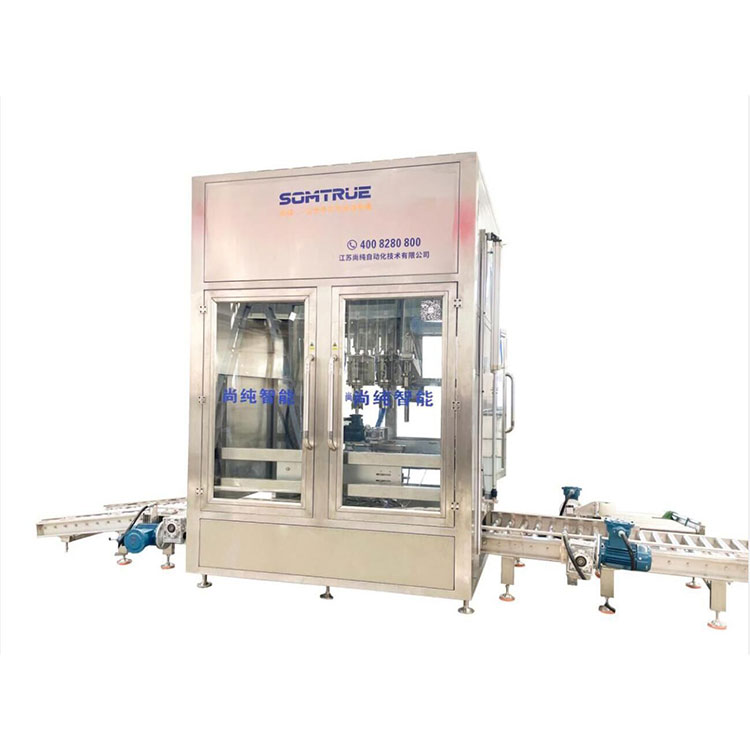

Máquina de llenado completamente automática de 200 litros

(La apariencia del equipo variará según la función personalizada o la actualización técnica, sujeto al objeto físico).

Como unproveedor, Somtrue sirve a los clientes con el concepto de honestidad, confiabilidad y excelencia. Hemos establecido relaciones de cooperación estables y a largo plazo con nuestros clientes, gracias a nuestra optimización continua de los procesos de producción y nuestro estricto sistema de gestión de calidad. Continuaremos esforzándonos por mejorar la calidad del producto y el nivel técnico, continuaremos satisfaciendo las crecientes necesidades de los clientes, para brindarles más máquinas llenadoras totalmente automáticas de 200 litros de alta calidad y un soporte postventa perfecto. Esperamos trabajar con usted para crear juntos un futuro mejor.

Descripción general de la máquina llenadora completamente automática de 200 litros:

Destacado: doble estación, posicionamiento automático de tapa abierta, llenado automático, tapa de rosca de apriete automático, detección de fugas.

Cada estación de la máquina está equipada con dos juegos de cabezales de pistola, diferentes materiales corresponden a diferentes pistolas de llenado, cuando el cabezal de la pistola se puede cambiar automáticamente para el llenado.

El sistema de envasado inteligente especialmente diseñado para envases de barriles de líquidos de 50 a 300 kg está equipado con ventanas, puerta automática de elevación y movimiento para un fácil cierre; toda la línea ingresa automáticamente al barril, abriéndose y cerrándose, identifica automáticamente la apertura del cucharón, apunta automáticamente a la apertura del barril, apertura automática, llenado automático, tapa de rosca automática y medición de fugas, y salida automática del barril. La parte de control eléctrico de esta máquina está compuesta por un controlador programable PLC, un regulador de conversión de frecuencia, etc., gran capacidad de control, alto grado de automatización, uso de dispositivos especiales, sin llenado de barril, sin importar la boca del barril, para evitar el desperdicio. y contaminación de materiales, por lo que la integración electromecánica de la máquina ha sido un perfecto rendimiento.

Durante el llenado, el tamaño y el caudal se llenan dos veces para garantizar la velocidad y precisión del enlatado. Durante el llenado, el cabezal de llenado se inserta en la boca del barril para llenarlo al nivel del líquido. El método de fijación único del tapón de llenado garantiza que el interruptor de detección esté instalado en el cilindro que controla la apertura del cabezal de llenado y que el cabezal de la pistola no se levante fuera del cañón antes de que el cabezal de llenado esté completamente cerrado para evitar la pulverización del material. fuera del cañón. El cabezal de llenado está diseñado adicionalmente con la placa de alimentación. Después del llenado, la placa de alimentación sobresale para evitar que el líquido que gotea contamine el paquete y el cuerpo de la línea de entrega. Hay puertas protectoras entre la cubierta automática y las estaciones de llenado para evitar áreas donde pueda ocurrir pulverización de material. En la cabeza del cañón se encuentra una campana colectora. Y todo el proceso de llenado se lleva a cabo en un espacio confinado y se recupera el gas COV resultante.

El sistema de pesaje utiliza el sensor de pesaje Tore para garantizar la precisión del llenado y al mismo tiempo aumentar la estabilidad estructural y operativa. Además, el sistema cuenta con dispositivos de protección contra la corrosión y sobrecarga. El sensor tiene protección IP68 y es fácil de instalar, quitar y reparar. El sistema de pesaje controla la precisión a través de un instrumento de pesaje de alta precisión y la precisión del flujo pequeño se puede ajustar.

El cabezal de llenado está protegido por sobrecarga. Con la protección de tocar la desviación de la boca del barril, se puede continuar con el llenado sin afectar la medición. Cuando el valor de influencia de la medición excede el valor establecido, habrá protección de alarma y se podrá seleccionar el llenado continuo o la intervención manual.

Hay una puerta elevable automática y una interfaz de escape de COV entre las estaciones para evitar la contaminación cruzada durante la operación.

Las juntas del cabezal de corte están hechas de politetrafluoroetileno y todas las piezas de limpieza de la válvula de llenado están conectadas por la bandeja de carga rápida, que es cómoda de abrir y limpiar, y todo el trabajo de limpieza es muy sencillo.

Principales parámetros técnicos:

Descripción técnica local:

●Sistema de control automático

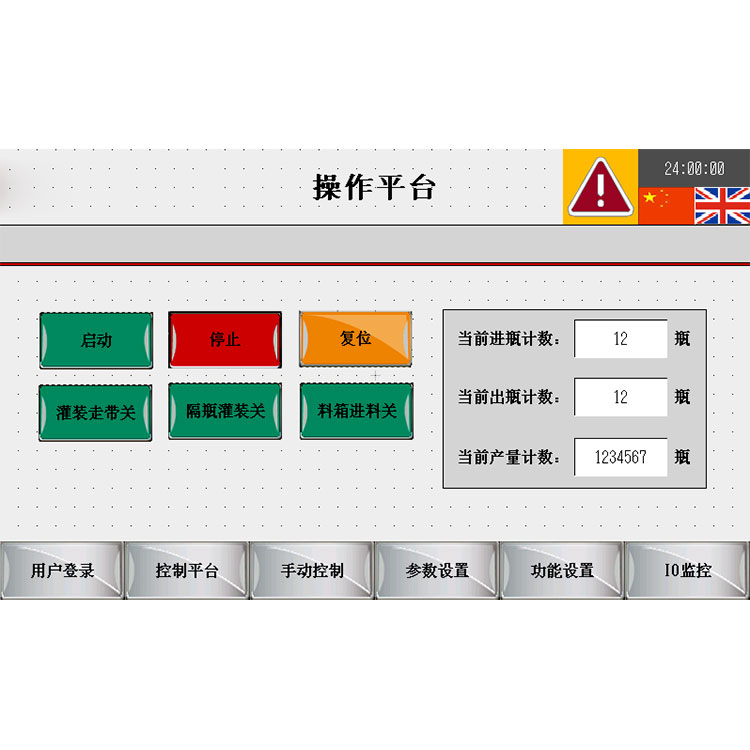

La tubería general puede estar compuesta por múltiples sistemas PLC, y cada sistema puede controlarse y entrelazarse de forma independiente. Tiene las funciones de autoinspección del sistema, alarma de falla y visualización del estado de movimiento, precisión, velocidad, ajuste, producción de turnos acumulados, etc. Cada sistema tiene su propia interfaz hombre-máquina y todos los parámetros se pueden operar en el sistema. interfaz de la máquina. Proporcionar un diagrama de flujo y un diagrama lógico detallados del proceso de control de tuberías. Y el sistema puede almacenar una variedad de especificaciones, interruptor de un botón, sin configuraciones engorrosas.

● Sistema de llenado y sistema de tapa giratoria abierta.

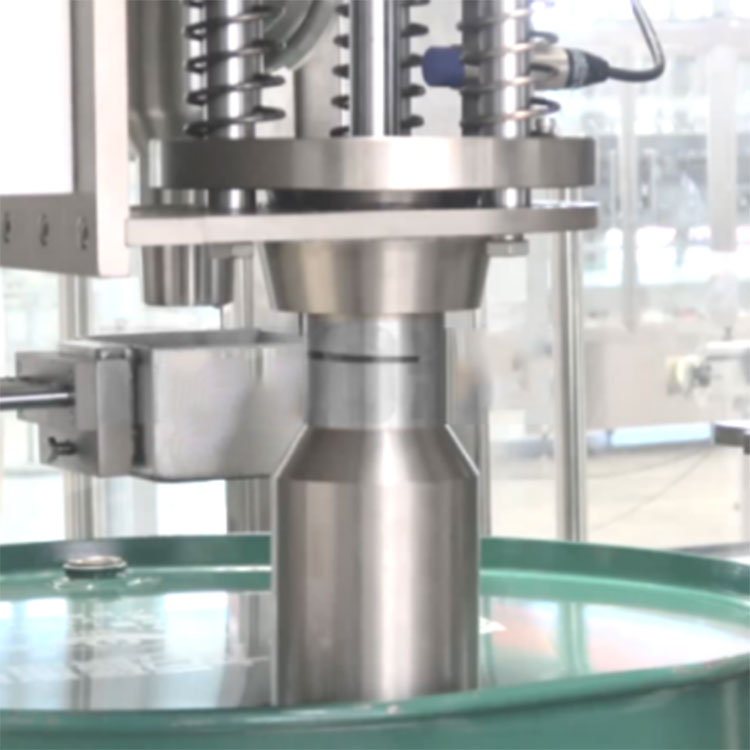

Cabezal de llenado: llena automáticamente la boca del barril durante el llenado y sube automáticamente después del llenado para evitar salpicaduras de material. La parte de llenado está provista de una campana de gas para recoger el gas volátil y la parte inferior de la boquilla de llenado para evitar fugas de material.

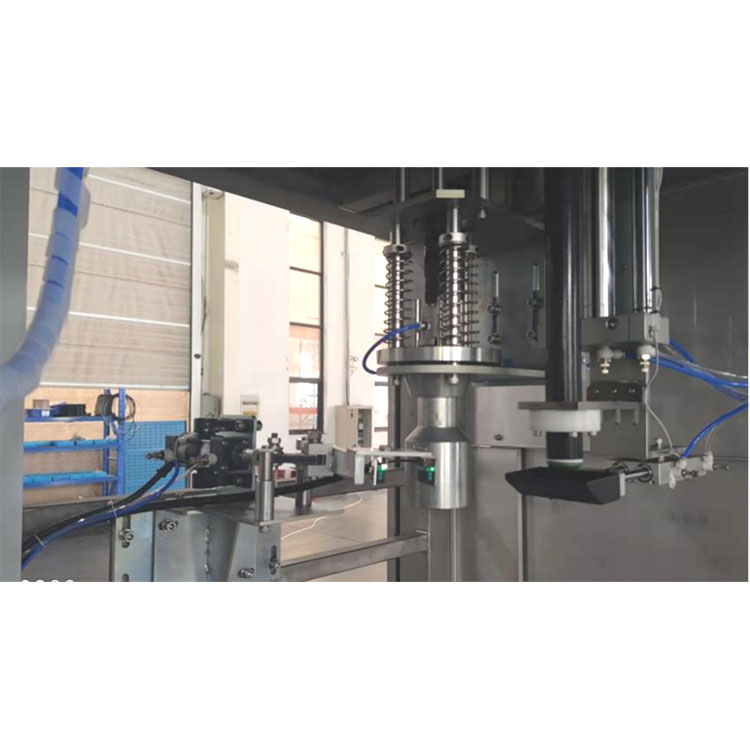

Abra la cubierta, gire la parte de la cubierta: utilizando la tecnología patentada de la compañía, puede ser suave, fácil de abrir la cubierta y girar la cubierta, no daña la cubierta, no daña la cubierta, el grado de sellado hermético de la cubierta es alto.

Medición de fugas: mida la fuga de la tapa después del tapón de rosca para determinar si la tapa está apretada. Alarma no calificada.

● sistema de pesaje

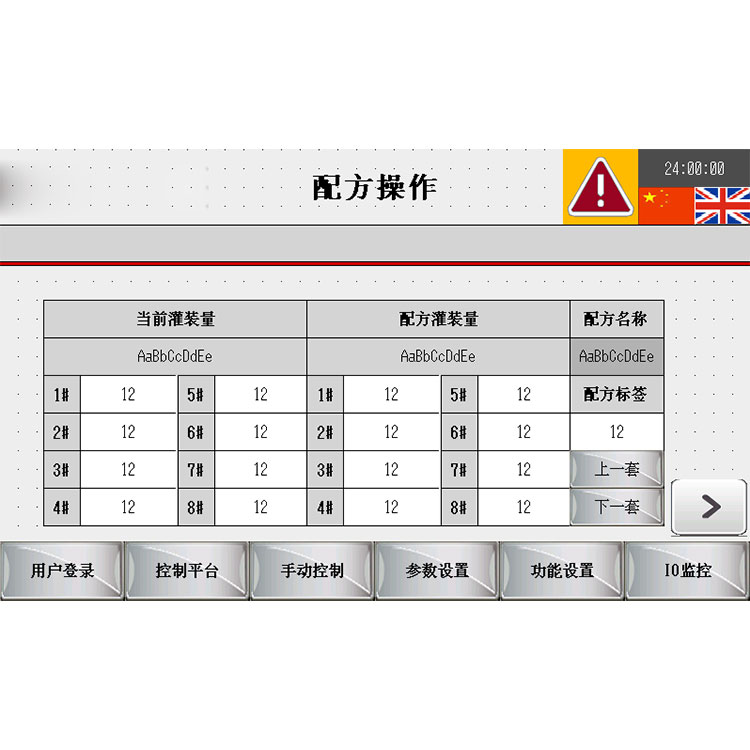

Configuración y operación de parámetros de llenado de material a través de la pantalla táctil, simple e intuitiva, y con visualización de temperatura, diagnóstico de fallas y alarma, función rápida. La pantalla táctil tiene una batería interna, un programa de almacenamiento de memoria, múltiples conjuntos de parámetros y la capacidad de ver datos históricos. Puede calcular automáticamente la desviación de la medición y puede recibir nombres para diferentes programas, cambiar diferentes especificaciones o cambiar la capacidad de producción, solo es necesario ajustar diferentes parámetros, puede mejorar la eficiencia del trabajo. El sistema de pesaje adopta el famoso sensor de marca estadounidense para garantizar la precisión del llenado. Además, el sistema tiene la función de prevención y protección del aceite, y el sensor es conveniente de instalar, quitar y reparar.

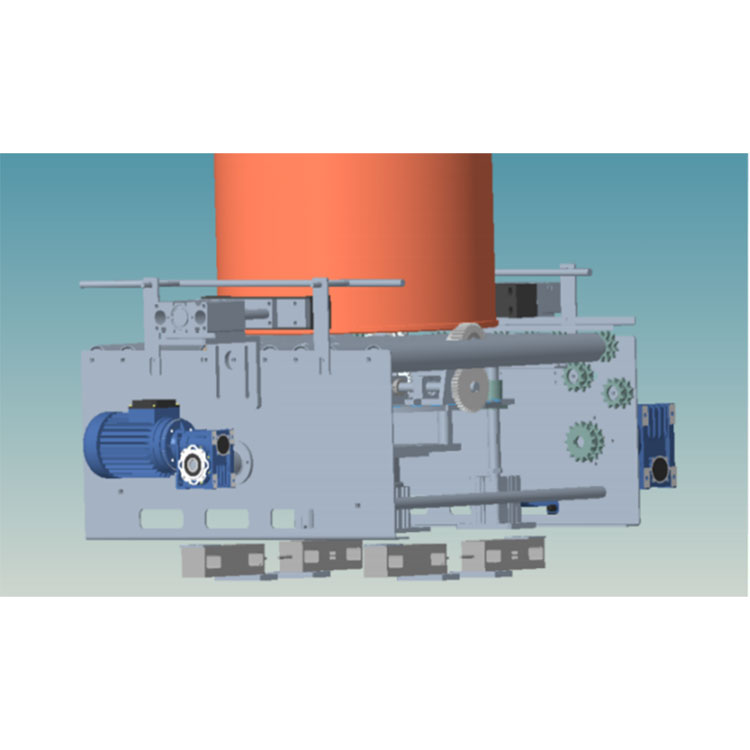

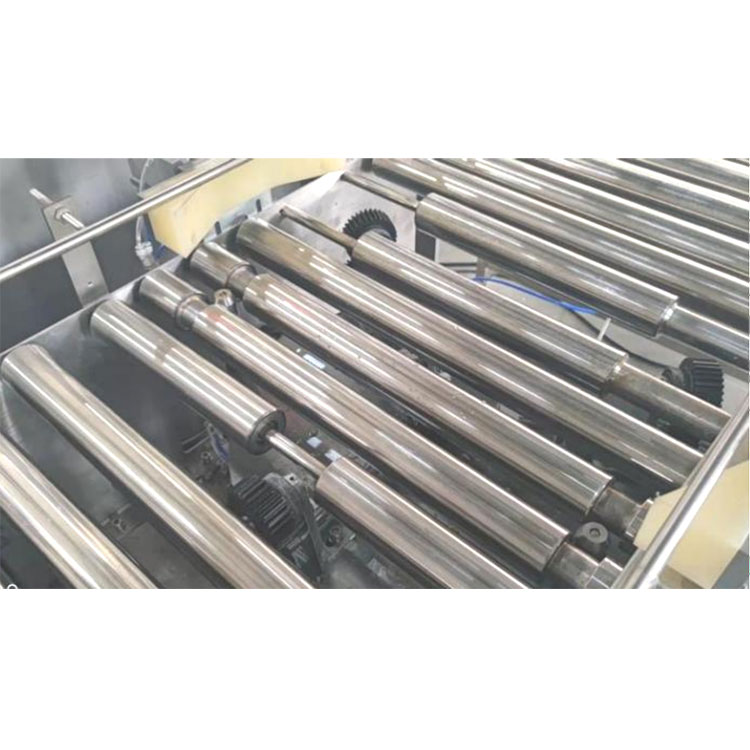

● Sistema de posicionamiento del cañón por rotación.

Cuando el balde entra en la posición de llenado, hay un dispositivo de posicionamiento giratorio en la parte del barril. Ajuste la posición de llenado de antemano a través del mango. Cuando el cañón está en su lugar, hay un dispositivo giratorio en la parte inferior de la boca del cañón para lograr un llenado preciso.
