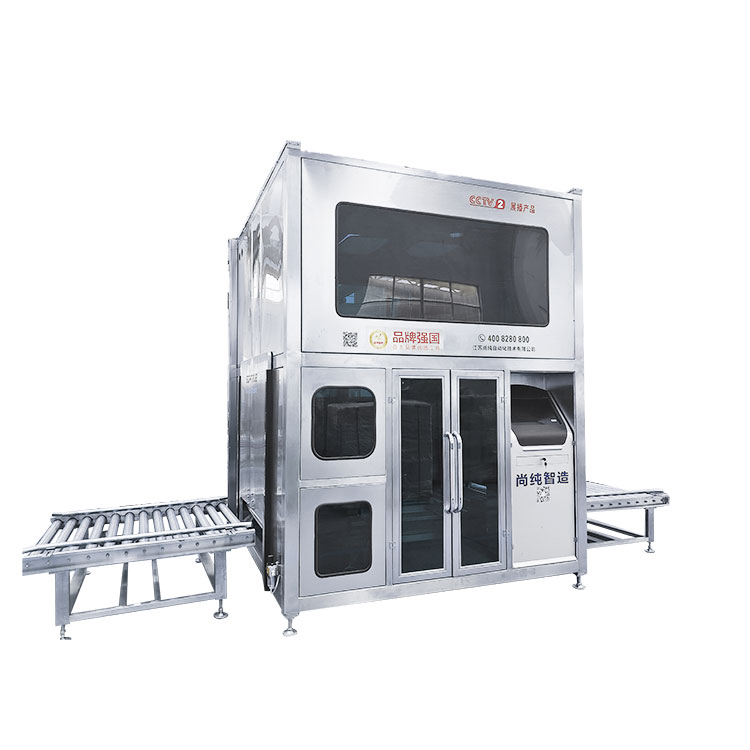

Máquina de llenado visual completamente automática de 200L 1000L

(La apariencia del equipo variará según la función personalizada o la actualización técnica, sujeto al objeto físico).

Somtrue es un fabricante profesional, comprometido a brindar a los clientes globales mejores productos y servicios. Nuestra máquina llenadora visual totalmente automática 200L 1000L no solo es bien recibida en el mercado nacional, sino que también obtuvo un amplio reconocimiento en el mercado internacional. A través de esfuerzos incansables e innovación continua, Somtrue continúa mejorando su nivel técnico y capacidad de producción para satisfacer las crecientes necesidades de los clientes globales. ¡Creemos que a través de los esfuerzos y la cooperación de ambas partes, crearemos un futuro mejor! Ya sea un cliente existente o un socio nuevo, esperamos crecer junto con usted y lograr mayores éxitos y logros. ¡Afrontemos el desafío juntos, creemos mayor valor para los clientes y compartamos el desarrollo y el progreso de la industria!

Descripción general de la máquina llenadora visual completamente automática 200L 1000L:

Un sistema de envasado inteligente especialmente diseñado para barriles de 200 L en un entorno a prueba de explosiones para embalaje de barriles de 200 L (incluida la bandeja). Usando la boca de búsqueda visual, puede realizar el envasado automático de barriles de 200L de apertura automática, buceo automático, llenado rápido automático, fuga automática, cubierta de rosca de sellado automático y otros procesos completos.

La parte principal de llenado adopta un marco de protección ambiental, que puede ver la ventana y mueve automáticamente la puerta dentro y fuera del cubo, lo que puede formar un espacio cerrado al llenar. La parte de control eléctrico de esta máquina consta de un controlador programable PLC, un módulo de pesaje, un sistema visual, etc., con una gran capacidad de control y un alto grado de automatización. Con la función de no llenado de barriles, no se permite el llenado de la boca del barril, para evitar el desperdicio y contaminación de materiales, por lo que la integración electromecánica de la máquina ha sido un perfecto desempeño.

El principio de funcionamiento del pesaje se utiliza para controlar la cantidad de llenado. El tiempo de apertura de la válvula de llenado es controlado por el controlador programable PLC, y el material fluye hacia (o se transporta a través de la alimentación de la bomba) al contenedor. El departamento de llenado de esta máquina realiza un llenado rápido y lento a través de tuberías dobles gruesas y delgadas, y el flujo de llenado lento es ajustable. En el momento inicial del llenado, se abre al mismo tiempo la doble tubería. Después del período de llenado, el cilindro sumergible se eleva a la posición de boca de barril, se cierra la tubería de crudo y la tubería delgada continúa llenándose lentamente hasta alcanzar el volumen de llenado total establecido. El centrifugado automático del tapado se realiza al final del llenado.

El equipo cuenta con un sistema de pesaje y retroalimentación, que puede configurar y ajustar el volumen de llenado rápido y lento.

La pantalla táctil puede mostrar simultáneamente la hora actual, el estado de funcionamiento del equipo, el peso de llenado, la producción acumulada y otras funciones.

El equipo tiene las funciones de mecanismo de alarma, visualización de fallas y esquema de procesamiento rápido.

La línea de llenado tiene la función de protección de enclavamiento, el llenado se detiene automáticamente y el llenado se realiza automáticamente cuando el llenado está en su lugar.

Esta máquina está equipada con una cubierta completa, un solo lado del cucharón está abierto y mantiene la ventilación natural; el resto es estructura cerrada, con ventanas, y equipada con pequeña ventilación para control manual.

Esta máquina tiene una cubierta completamente cerrada, con interfaz de presurización, puede microcargar el equipo y reducir el gas externo al equipo.

Principales parámetros técnicos:

Sistema de posicionamiento visual

Visión: utilizando una cámara inteligente industrial, cargada en la caja de la máquina de aislamiento visual de explosiones para funcionar. Desde la cámara inteligente y el sistema de movimiento de coordenadas de control PLC apunta la pistola de llenado al puerto del cañón. Sistema de movimiento de coordenadas 3 D: sistema de riel guía y motor de desaceleración a prueba de explosiones.

Función principal:

Búsqueda automática: posicionamiento visual, búsqueda de sistema de movimiento de coordenadas, llenado con pistola de llenado.

Llenado cuantitativo automático rápido y lento de doble velocidad: para garantizar la precisión del llenado y la capacidad de producción;

Forma de llenado: llenado sobre o debajo del nivel del líquido;

La válvula de base neumática siempre está completamente abierta, agregue lentamente el límite de flujo del extremo frontal y reduzca la velocidad del flujo de la salida de la pistola de llenado;

Diseño de vaso para líquido: minimiza la fuga de líquido residual después de la perfusión;

Llenado cuantitativo automático y manual: fácil operación y mantenimiento;

Función de pelado automático: supera la influencia de factores de peso inconsistentes al llenar el contenedor sobre la precisión;

Relleno cuantitativo ajustable de punto de valor adaptado a múltiples rangos de peso;

Diagnóstico automático, alarma de falla: mejora la confiabilidad del funcionamiento del sistema;

Bloqueo de seguridad: cucharón en su lugar, pistola rociadora hacia abajo; llenar el retorno del cañón superior de la pistola;

Control autoblocante: pruebe la boquilla antes de llenarla;

Almacenamiento de configuración del producto: puede almacenar hasta una variedad de valores de ajuste de peso de diferentes productos y parámetros de perfusión relacionados;

Detección de tolerancia: detección automática del error de llenado;

Pantalla táctil: interfaz china, configuración intuitiva y cómoda.

Alerta de alarma: precisa hasta el punto de falla.

Sistema de control automático

Toda la línea se compone de múltiples sistemas PLC, que pueden controlarse de forma independiente y entrelazarse entre sí. Tiene las funciones de autoinspección del sistema, alarma de visualización de fallas, precisión, velocidad, salida, etc. Cada sistema tiene su propia interfaz hombre-máquina y todos los parámetros se pueden operar en la interfaz hombre-máquina. Proporcionar un diagrama de flujo y un diagrama lógico detallados del proceso de control de tuberías.

Puede almacenar el tipo de material de relleno, la cantidad del lote, la fecha, el peso por barril, el tiempo de almacenamiento y otras funciones de registro.

Sistema de llenado y sistema de tapa giratoria abierta.

Cabezal de pistola de llenado: en forma de bloqueo externo, se sumergirá automáticamente hasta la boca del cañón (parte inferior del cañón) durante el llenado y se elevará automáticamente después del llenado. El cabezal de la pistola de llenado tiene un diseño hueco y el material se puede purgar después de cerrar el cabezal de la pistola para evitar salpicaduras de material.

La parte inferior del cabezal de la pistola de llenado está provista de una placa de líquido que se extiende por un cilindro. Después del llenado, el cabezal de llenado se eleva y la placa de drenaje se extiende para evitar que el material contamine el cuerpo de la línea de embalaje y transporte. El disco de conexión líquido está diseñado para ser desmontado a mano alzada, que se puede desmontar sin herramientas y es conveniente para la limpieza.

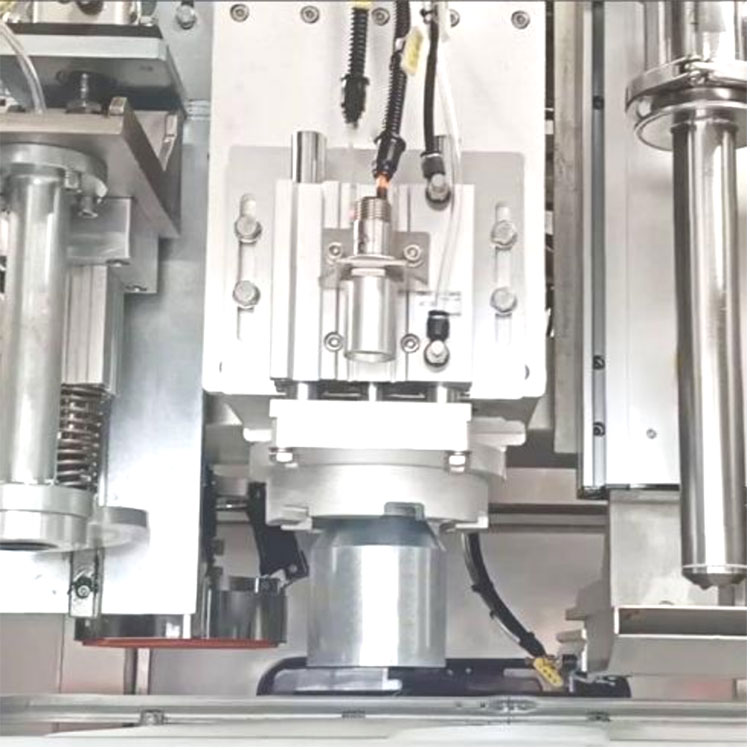

Tapa abierta, parte de la tapa giratoria: utilizando la tecnología patentada de la compañía, puede empaquetar el cabezal giratorio de la tapa y la superficie del cilindro en posición vertical, y puede ser suave, fácil de abrir y girar la tapa, no daña la tapa, no daña la tapa. El grado de sellado de la cubierta hermética es alto.

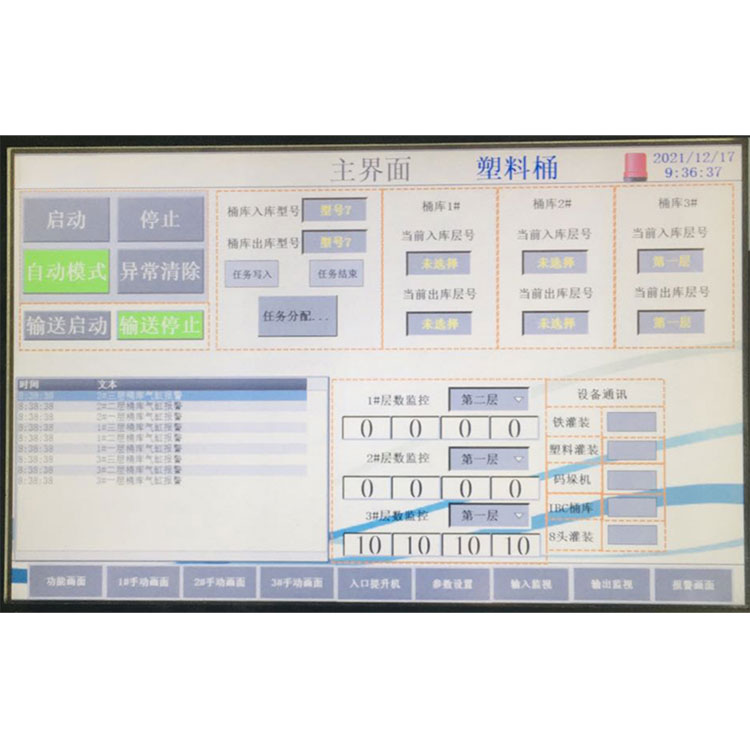

Pantalla táctil y sistema de pesaje.

Configuración y operación de parámetros de llenado de material a través de la pantalla táctil, simple e intuitiva, y con visualización de temperatura, diagnóstico de fallas y alarma, función rápida. Tiene la función de programa de almacenamiento de memoria, puede almacenar múltiples conjuntos de parámetros y puede ver datos históricos. Puede calcular automáticamente la desviación de la medición y puede recibir nombres para diferentes programas, cambiar diferentes especificaciones o cambiar la capacidad de producción, solo es necesario ajustar diferentes parámetros, puede mejorar la eficiencia del trabajo. El sistema de pesaje adopta el famoso sensor de marca estadounidense para garantizar la precisión del llenado. Además, el sistema tiene la función de protección del aceite y el sensor es conveniente de instalar, quitar y reparar.

La mesa de escala tiene una función protectora, cuando la cabeza del cañón de la pistola, la cabeza de la pistola regresa automáticamente. Y protegido con el máximo tiempo de llenado.

enclavamiento de seguridad

Interbloqueo de seguridad en el sitio de alimentación:

Instale los botones número 1 y 2 en la alimentación. Cuando la bandeja se coloca y transporta en la parte superior, presione el botón # 1, y luego la línea de ensamblaje lleva la marca No.1 y entrega la bandeja al equipo de llenado No.1.

Una vez más, cuando la bandeja esté colocada y transportada en la bandeja, presione el botón No.2. Luego, la línea de montaje lleva la marca No.2 y entrega la bandeja al equipo de llenado No.2.

Cuando el no. Se descarga 1 llenado, la línea de ensamblaje llevará la marca de finalización No.1 y no irá al equipo de llenado No.2 a la siguiente estación.

Interbloqueo de seguridad de llenado:

salida de saciedad:

Cuando se abre la puerta de seguridad, pausa la acción actual;

Una vez cerrada la puerta de seguridad, se elimina el control de acceso anormal y el llenado continúa para completar la operación normal.

Bloqueo de buceo:

Fuera de la boca del cubo de llenado, se genera una alarma de presión descendente anormal y el cabezal de llenado se eleva a la posición original y se soluciona mediante intervención manual.

Sobrepeso de llenado:

Prueba de llenado con horas extras, toda la máquina deja de llenar, alarma, intervención manual para resolver.

Alarma de llenado y obturación

La cámara toma una alarma anormal.

Alarma de material entrante y saliente anormal
